 SS-446Rex

4chデジタルオーディオレコーダーサブミキサー

拡大写真

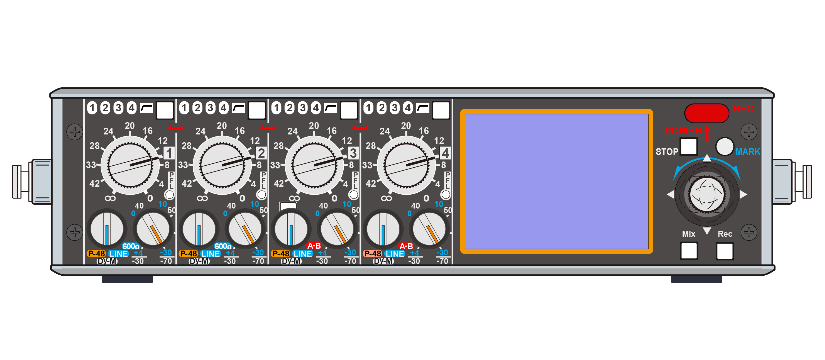

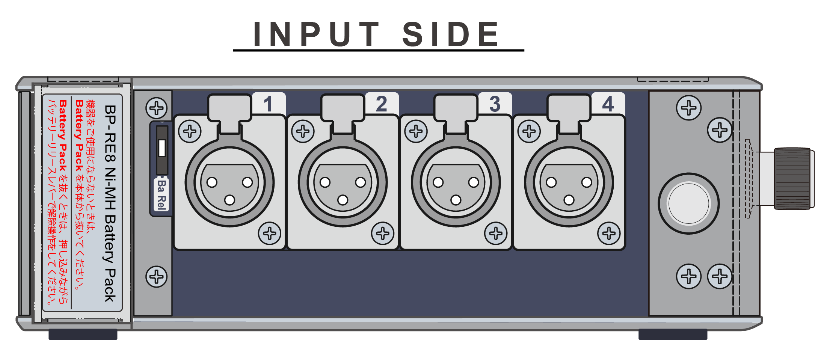

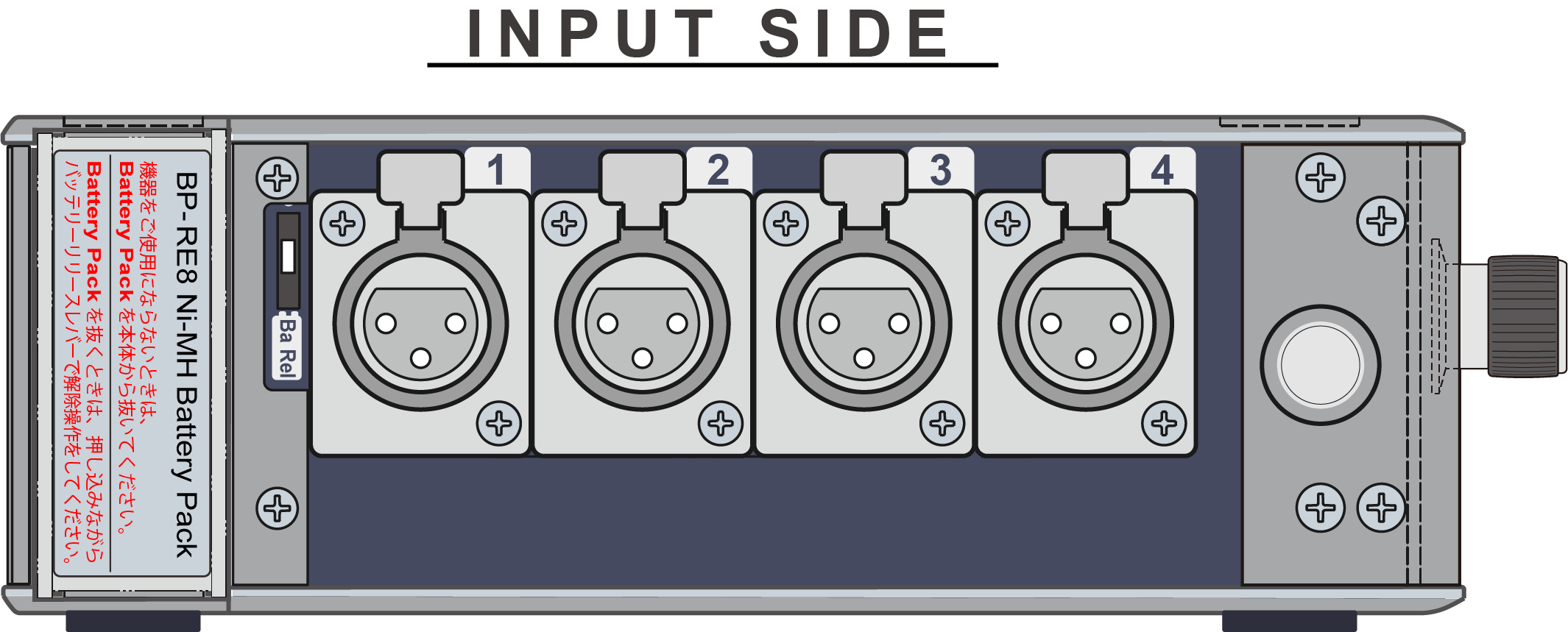

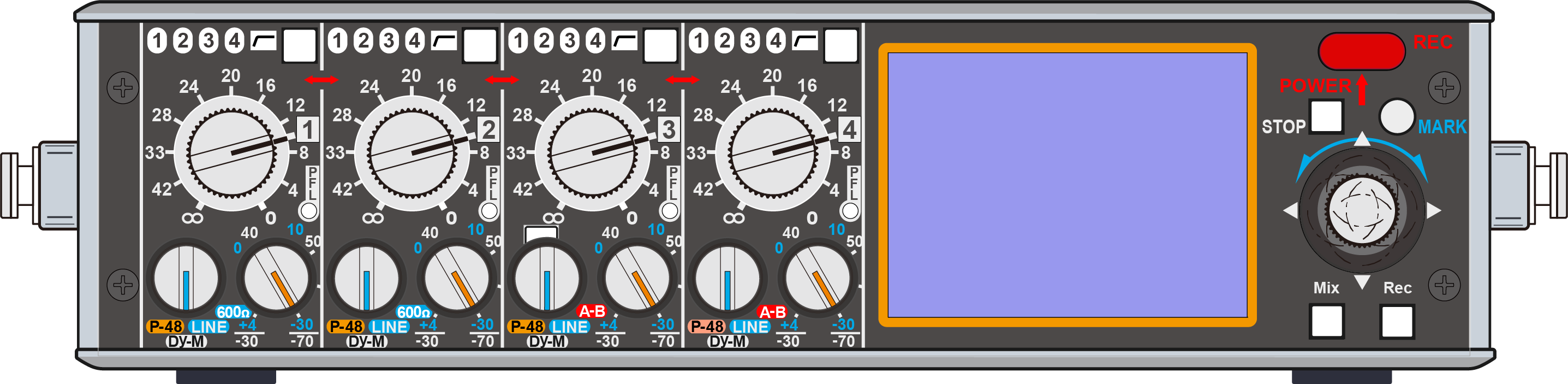

SS-446_front SS-446Rex_sideR SS-446Rex_sideL

製品仕様

入力


入力レベル    (MIC )  -70〜-30dBm(連続可変 トランスレスバランス入力)
   (LINE)  -30〜-+4dBu
入力インピーダンス    (MIC )  3.0kΩ ± 10%
   (LINE)  10kΩ ± 10%(Ch1,2 600Ωターミネーション付)
ヘッドルームマージン    (MIC )  20〜30dB以上(プリフェーダにてA.C.S.使用)
   A.C.Sにて、入力ゲイン制御(最大 -12dB)

デジタル入力

インピーダンス   75Ω (BNC)
適合電流   0.3v = 2.0v p-p
回線仕様   32kHz 〜 96kHz (S.R.C 内蔵) 24bit 2ch 伝送対応
SYNC   S.R.C OFF 48kHz AES信号入力時 同期信号として適合

デジタル出力

出力回線   75Ω (BNC)
出力電圧   1.0v p-p
回線仕様   48kHz 24bit 2ch 伝送

モニター出力

最大出力レベル   8dBu (負荷 50時 ohm)

レコーダー

ファイルシステム    FAT32 (FAT16)
保存形式   BWF-J (RIFF WAVEフォーマット)
音声データ形式   リニアPCM信号
運用メディア   CFカード、 MicroSDカード

総合特性

周波数特性    50〜15kHz : +0.5 / -1.0dB
   20〜20kHz : +0.5 / -3.0dB(L.P.F.動作帯域"-60"pos)
ノイズレベル  (MIC )-56dB以下(-70dB設定、L.P.F 22kHz使用時)
 (LINE)-68dB以下(最小ゲイン、L.P.F 22kHz使用時)
   (MONI) +68dB以下(L.P.F 22kHz使用時)
歪率(T.H.D)    (MIC)  0.05%以下(50〜15kHz、"-60"ポジション定格レベル)
   (LINE) 0.05%以下(50〜15kHz、"-60"ポジション定格レベル)
   (MONI) 0.1%以下(50〜15kHz、定格レベル)

電源

内部電源    専用バッテリーパック( BP-RE8 )
   単3型ニッケル水素電池×8本(動作範囲≒11V〜7.6V)
   単3型アルカリ乾電池 ×8本(動作範囲≒12V〜7.3V)
外部電源    (動作範囲)  +11V〜+17V(XLR-4-32, 4pin:+12V, 1pin:0V接続)
   (定常消費電流)  約0.25A
                          約1.0A(ニッケル水素電池チャージ中)
   (最大消費電流)  約0.4A
                          約1.2A(ニッケル水素充電池チャージ中 (同時運用時) )
バッテリーチャージ     (推奨バッテリー)  BP-RE8(ニッケル水素バッテリーパック)
    (充電用電源) EXT-DC IN電源( +13〜+15V )
    (充電時間)  約4.5H ( 約3.0Hで約80%チャージ完了 )

外形寸法/質量

サイズ  (W)220 mm  x(D)169 mm  x(H)57 mm  (突起部含まず)
 (W)243 mm  x(D)181 mm  x(H)59 mm  (突起部含む)
質量   約 1.5 kg  (バッテリー含まず)


※製品の仕様及びデザインは改良のため予告なく変更することがあります。

オプション

SS-446Rexオプション製品

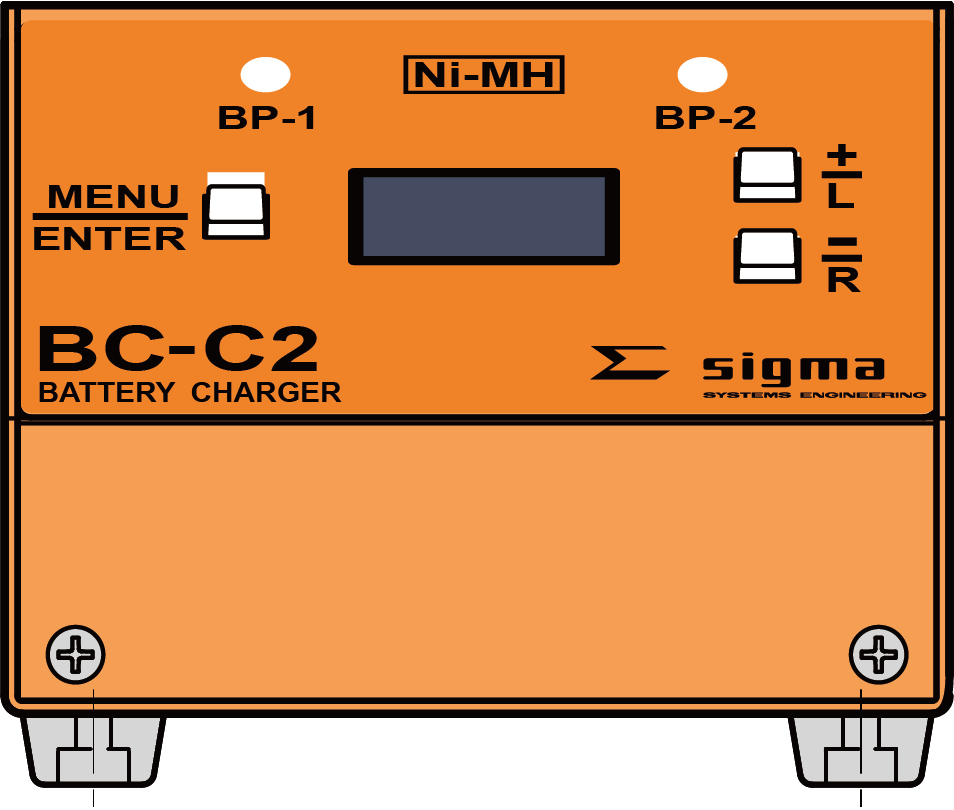

BC-C2 BP-RE8バッテリーパック専用充電器

BP-RE8を2本同時に充電可能な専用充電器です。バッテリーのリフレッシュ機能を搭載し、メモリ効果が現れたバッテリーの再起能力を改善します。製品詳細
充電時間/ 約3H ( 2本同時充電時 )
サイズ/W80mm×D160mm×H66mm
質量/約1.6kg

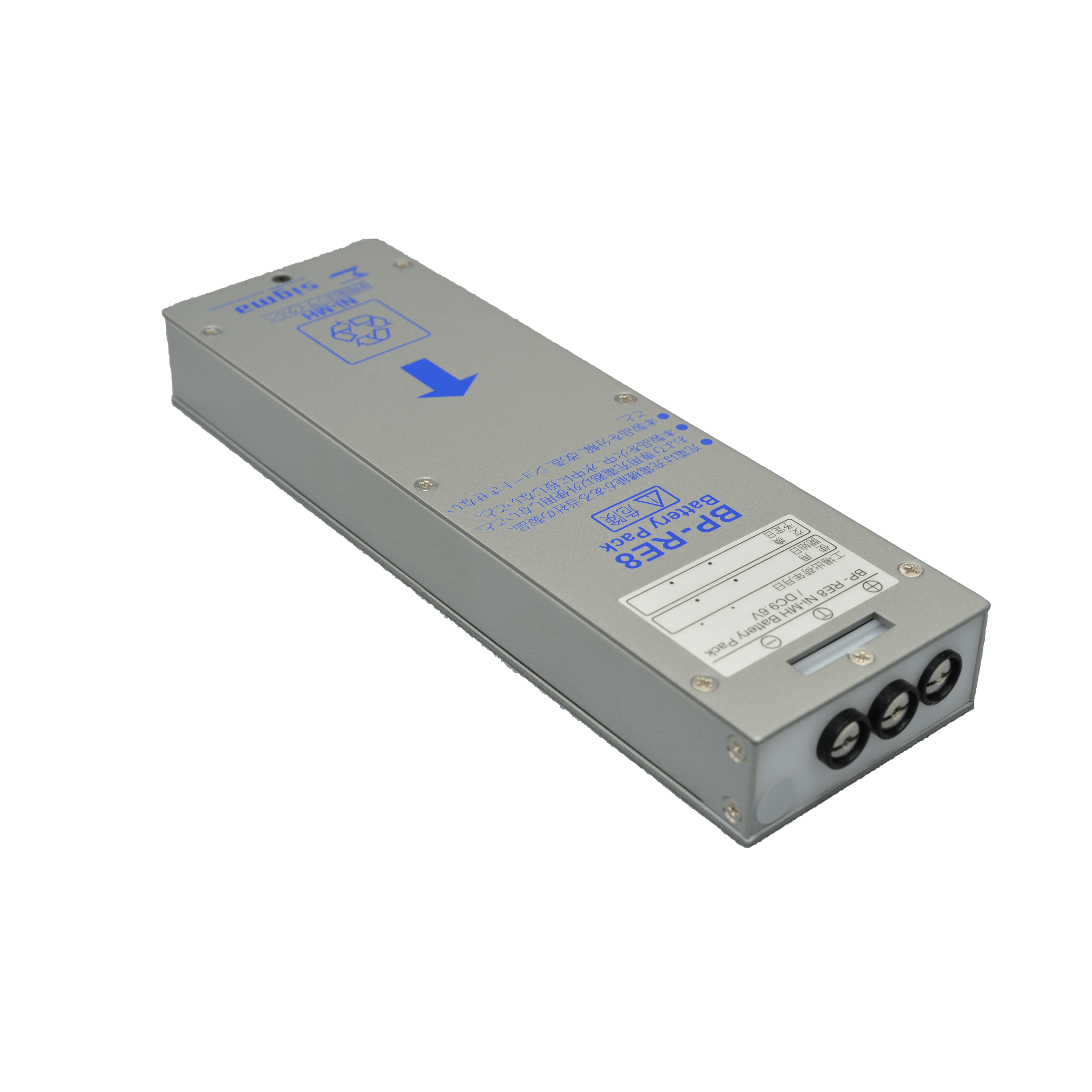

BP-RE8 ニッケル水素バッテリーパック(充電式)

充電式バッテリーパック。アルカリ電池と比べて運用時間が長い。SS-302Rex, SS-444, SS-446Rex, SS-884Rexに搭載し外部DCを入力することでチャージ可能。製品詳細
容量/2500mAh
繰り返し使用回数/約400回(JIS C 8708 2007(7.4.1.1)の試験条件に基づく、寿命の目安)
サイズ/W54mm×D170mm×H22mm
質量/約400g

BP-3/8 バッテリーケース

単三型電池8本を収納するバッテリーケースです。製品詳細

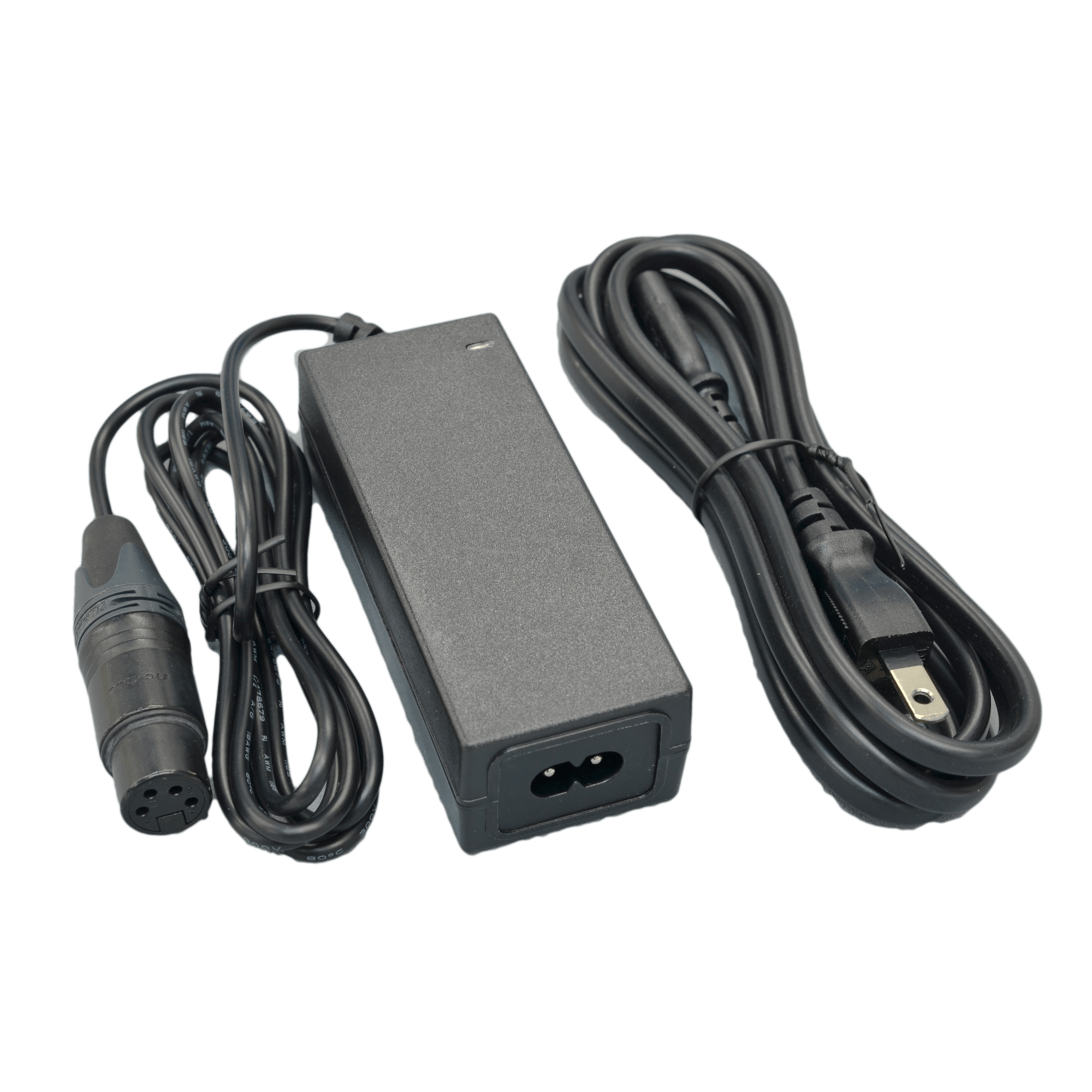

PS-M14 Power Supply

ワールド電圧に対応するAC入力仕様で、DC出力13.5V、1.8A供給可能な小型電源です。キャノン型(XLR-4-11C)コネクター仕様。製品詳細
サイズ/W98mm×D45mm×H30.5mm(ケーブル引き出し部含まず)
質量/約280g

コネクター仕様変更

SS-446Rexは、A type(Input: XLR-3-31 F77, Output: XLR-3-32 F77)標準仕様です。B type(Input: XLR-3-32 F77, Output: XLR-3-31 F77)および特殊仕様のご希望も承ります。
