C1

新型モニカフ(SS-4330)

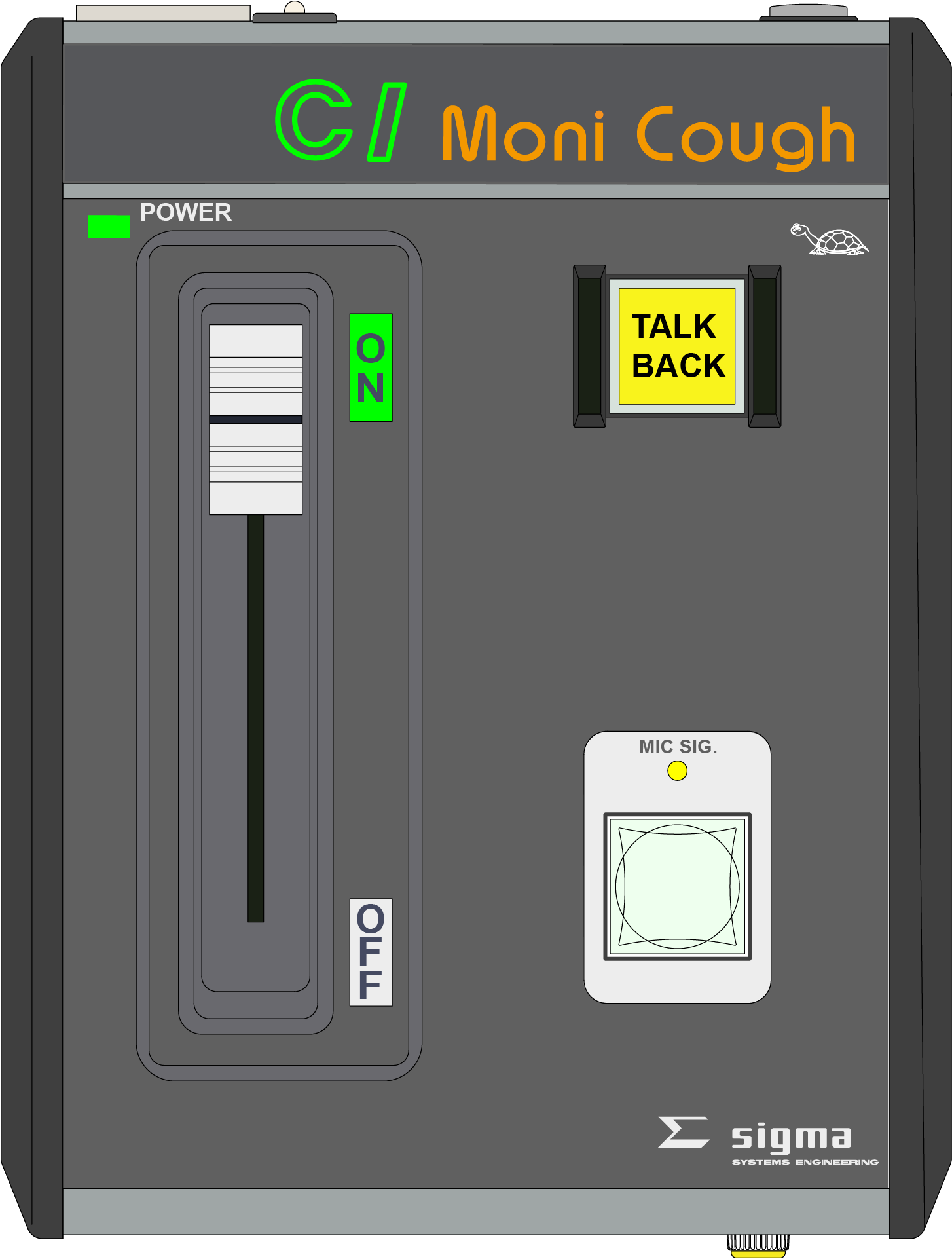

拡大写真

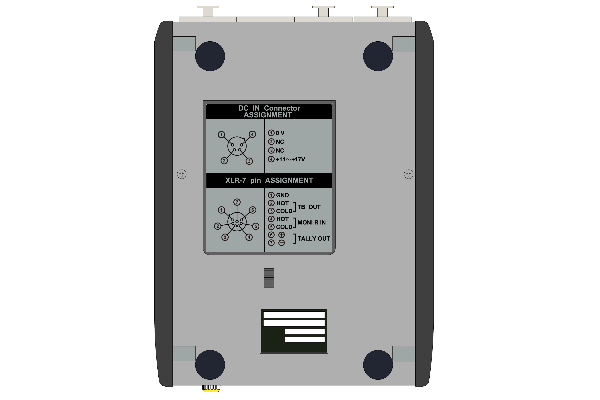

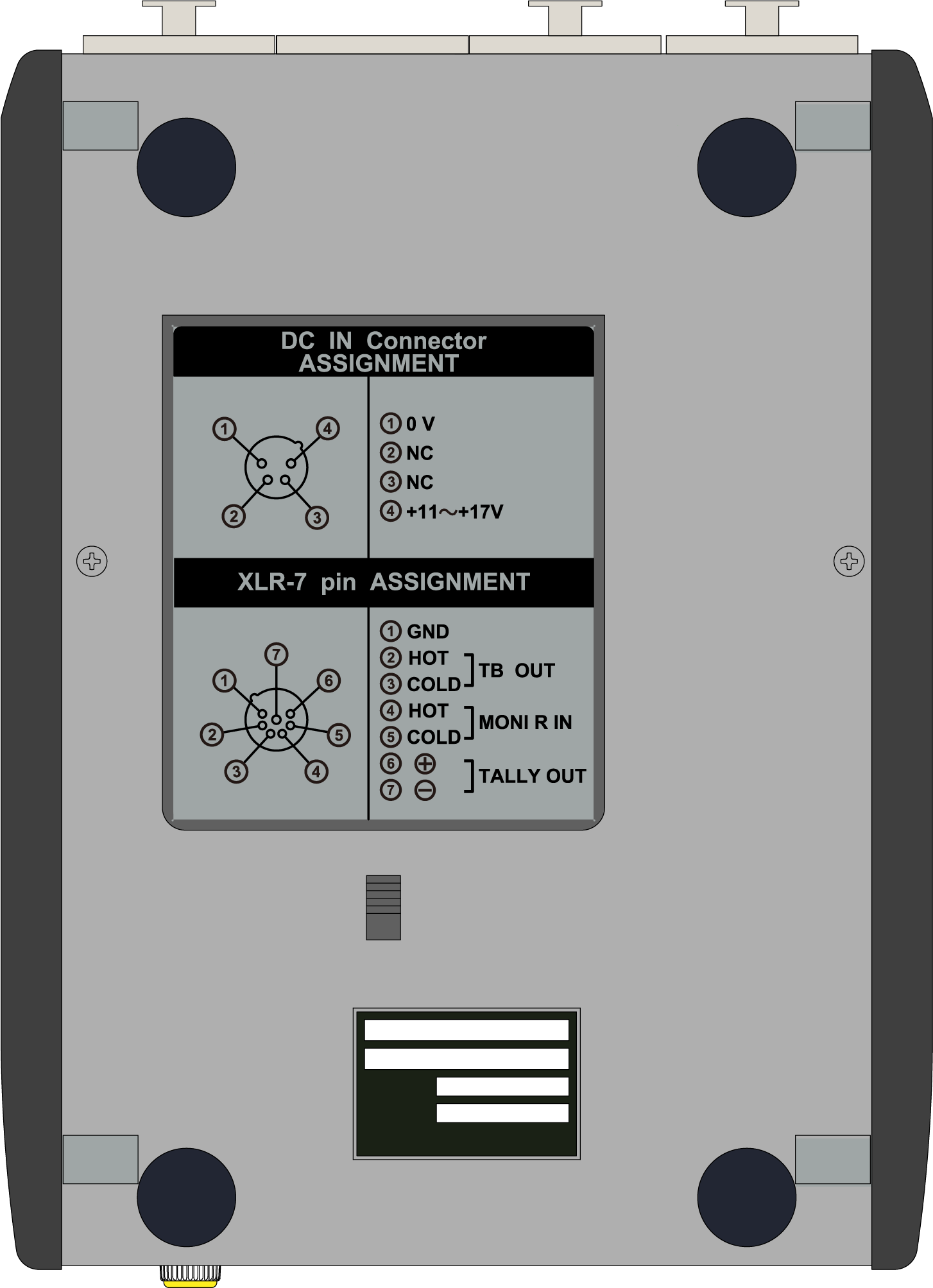

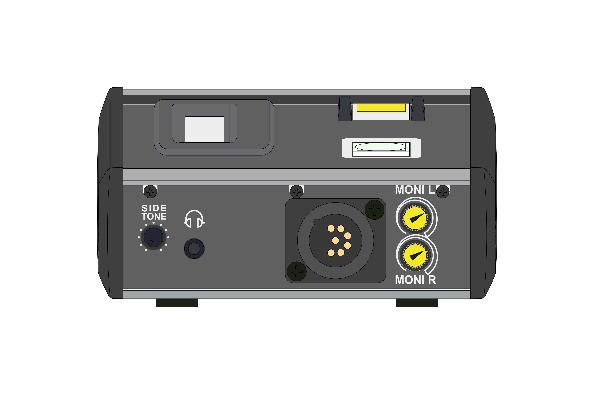

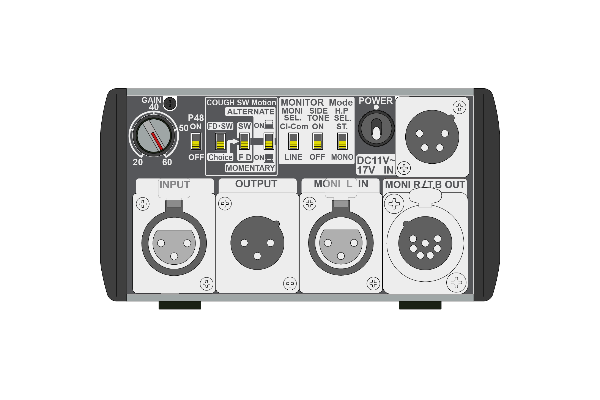

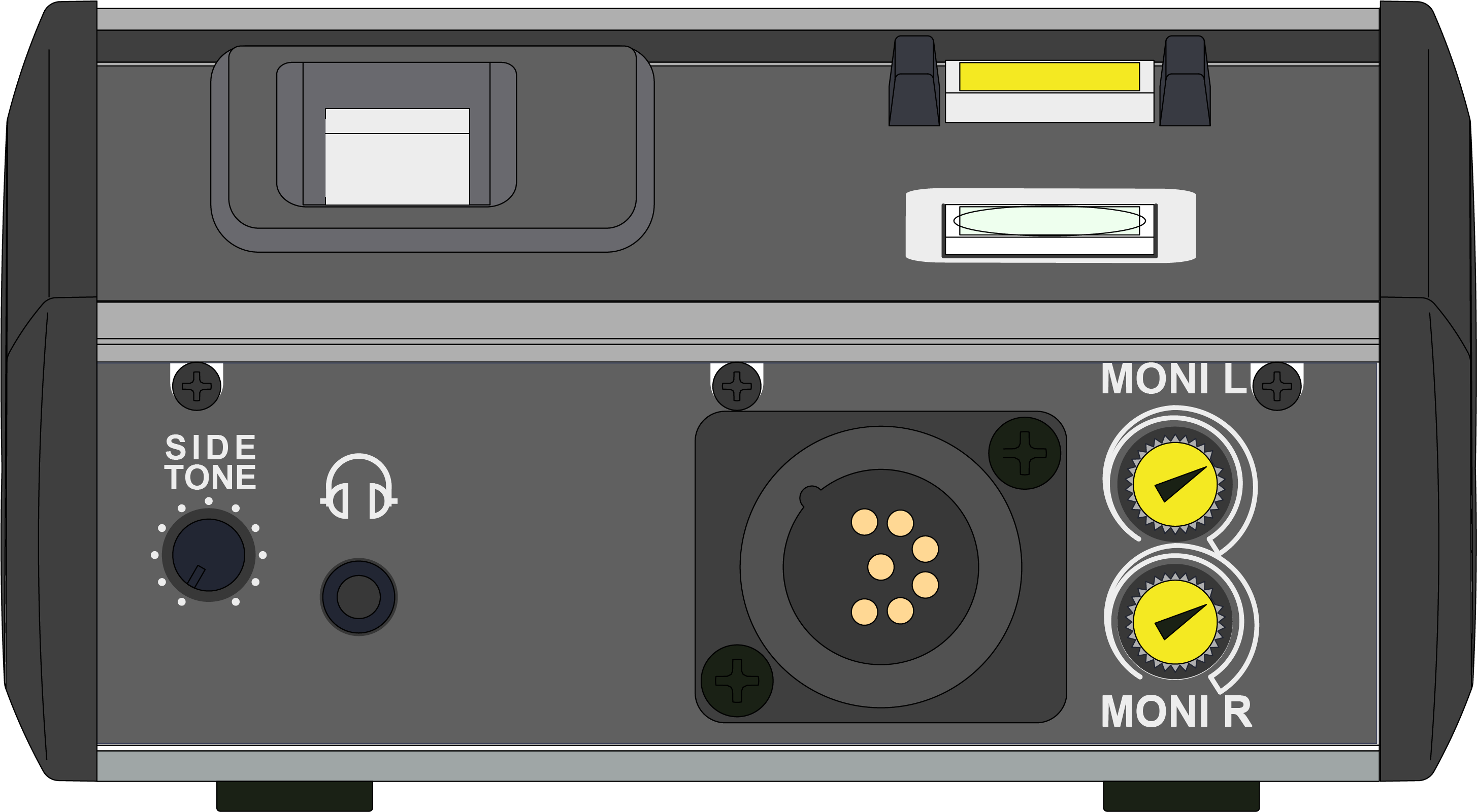

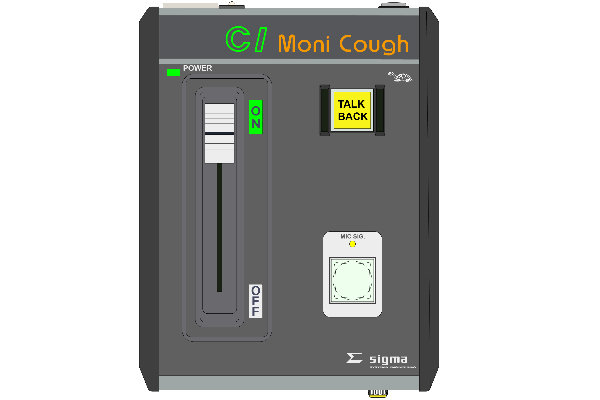

c1_11 c1_top1 c1_front1 c1_rear1 c1_bottom1

仕様書

製品仕様

カフアンプ部

入力ゲイン    -20 〜 -60 dB(連続可変)
入力インピーダンス    2.0kΩ ± 5%
出力適合インピーダンス   600Ω以上(トランス付バランス出力)
最大出力レベル   +24dBm(電源電圧4.5V、負荷600Ω)
周波数特性   50Hz〜15kHz:±1.0dB
ノイズレベル   62dB以上(入力+60dB、出力0dBm時)
  72dB以上(入力+20dB、出力0dBm時)
歪率(T.H.D)   0.3%以下(入力+60dB、出力0dBm時)
カフ絞込み量   90dB以上

モニター部

入力レベル   0dBs
入力インピーダンス   10kΩ ± 5% (トランスレスバランス入力)
出力レベル   -16dBu (負荷32Ω時, 3.5Φミニジャックヘッドフォン)
  -4dBu   (負荷200Ω時, XLRヘッドセット)
最大出力レベル   +4dBs (負荷32Ω時, 3.5Φミニジャックヘッドフォン)
  +8dBs (負荷200Ω時, XLRヘッドセット)
歪率(T.H.D)   0.1%以下

付加機能

付加機能     ファンタム電源 (P-48方式)
   モニター出力
 シグナル表示灯
   サイドトーン回路
   カフONコントロール回路

電源

外部電源    +11.0V~17.0V (XLR-4-32)
内部電源    単3形アルカリ乾電池 (LR6) 4本  (バッテリー終止電圧 4.3V以下)

外形寸法/質量

サイズ  (W)122 mm  x(D)160 mm  x(H)65 mm (突起部含まず)
質量   約 1.0 kg(電池含まず)


※製品の仕様及びデザインは改良のため予告なく変更することがあります。

オプション

C1オプション製品

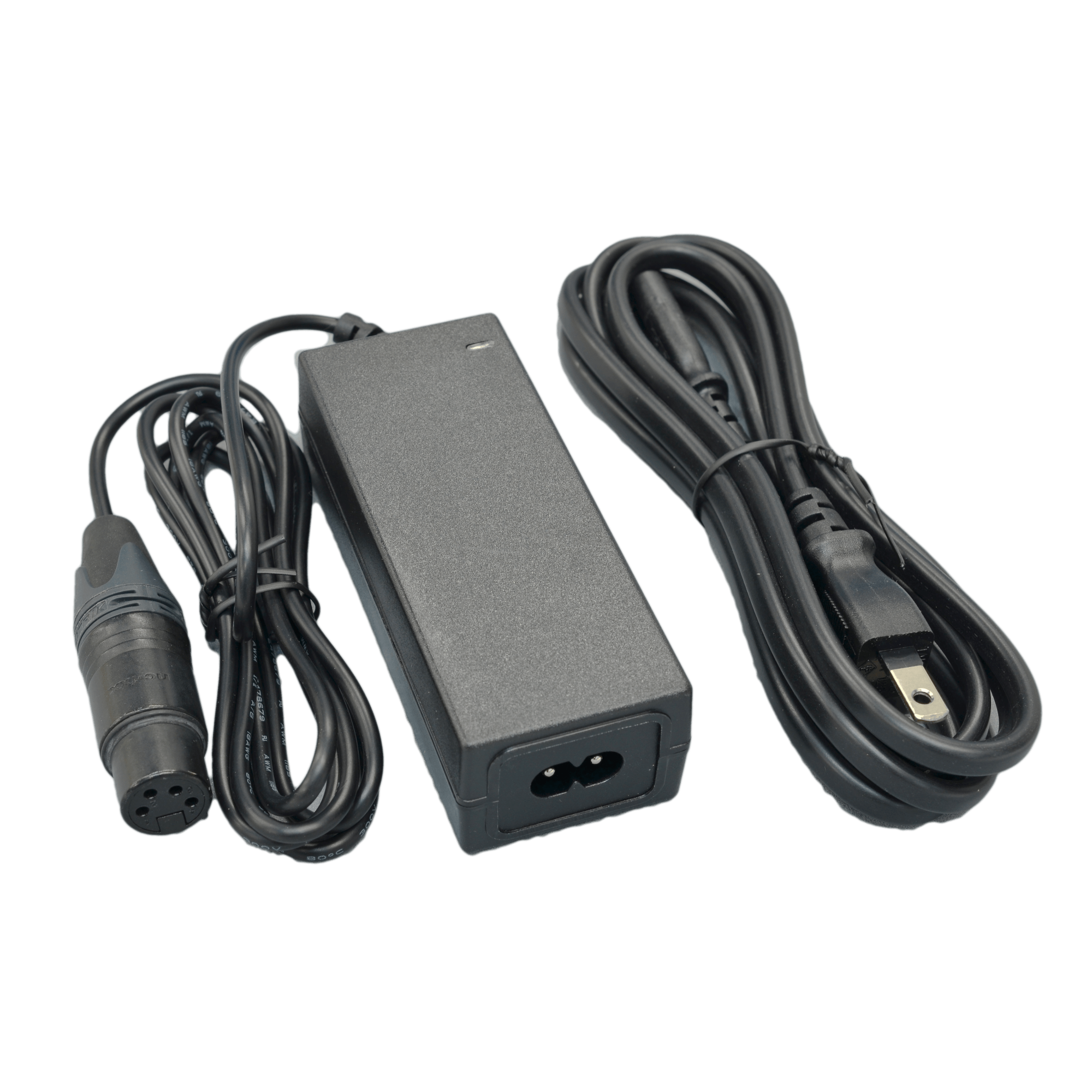

PS-M14mkⅡ Power Supply

ワールド電圧に対応するAC入力仕様で、DC出力13.5V、2.2A供給可能な小型電源です。キャノン型(XLR-4-11C)コネクター仕様。製品詳細

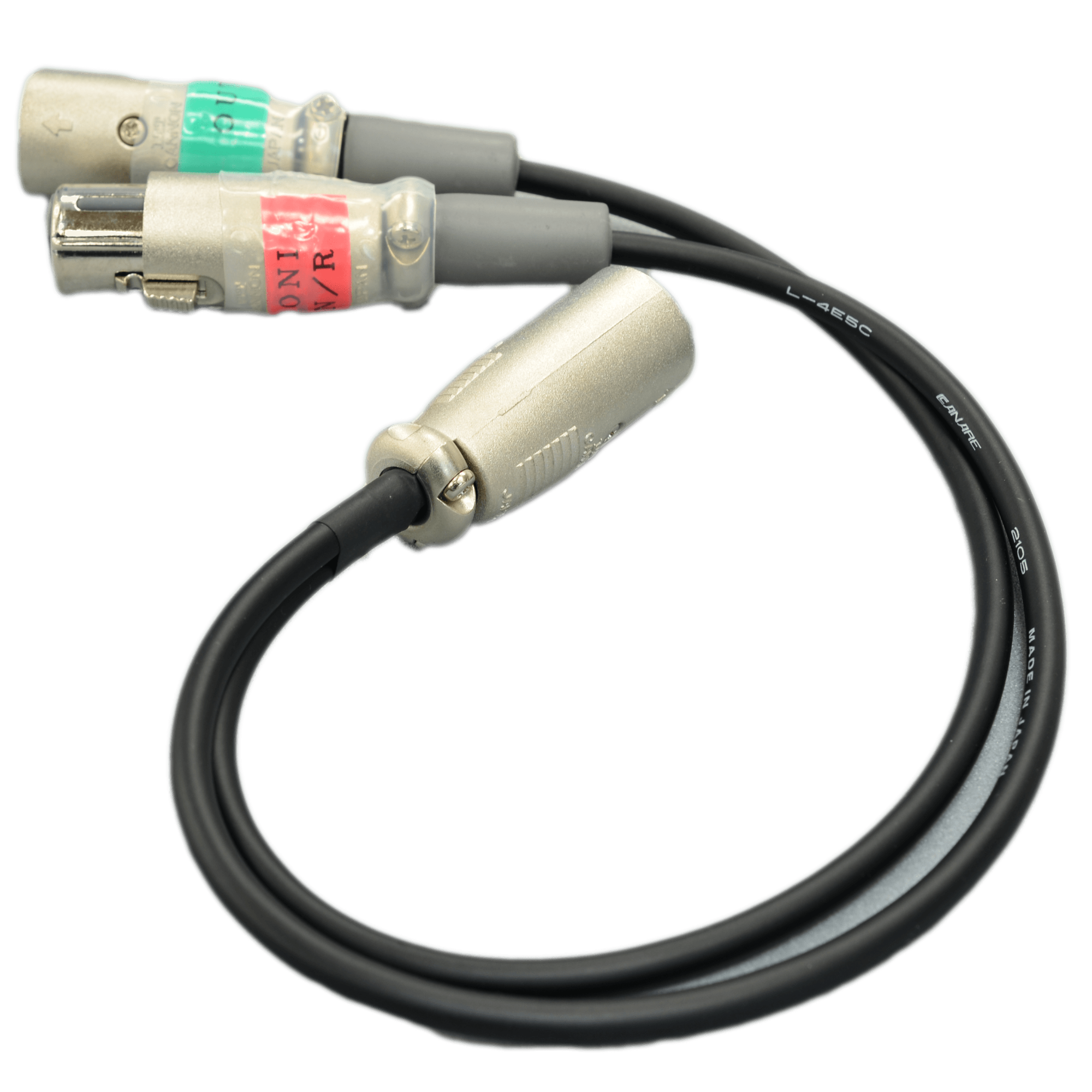

Moni I/F コネクター用変換ケーブル

オーダーシート

C1 御見積りおよびご注文


C1の御見積りおよびご注文をご希望の際は、下記のリンクよりオーダーシートをダウンロードしてご記入下さい。オーダーシートご記入後、こちらからメールに添付していただくか、または、FAX、郵送にてお送り下さい。

LinkIconC1 オーダーシート [PDF]
